真空ピンセット オプション一覧

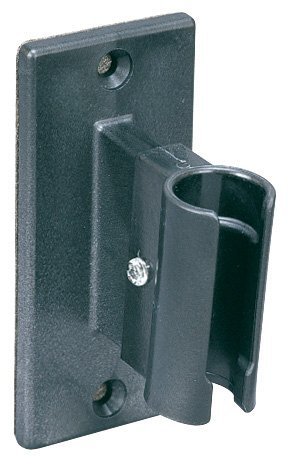

壁掛型スタンド(テープ付)
![オプション 壁掛型スタンド(テープ付) 製品画像](/files/open/option/658a91a211itkzr7ayjje_image.jpg)
コードNo. | 名称 | 材質 | サイズ(mm) | 質量(g) | 図面 |
---|---|---|---|---|---|
677 | 壁掛型スタンド(テープ付) | 導電性ナイロン | W85×L40×H50 | 37 | 詳細 |

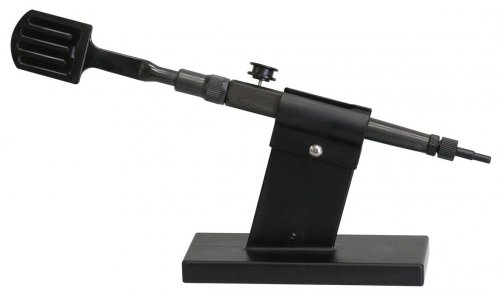

卓上型スタンド
![オプション 卓上型スタンド 製品画像](/files/open/option/658a970ecouem0ynpwgje_image.jpg)
コードNo. | 名称 | 材質 | サイズ(mm) | 質量(g) | 図面 |
---|---|---|---|---|---|
678 | 卓上型スタンド | 導電性ナイロン | W120×L50×H95 | 110 | 詳細 |
C・F002用壁掛型スタンド(テープ付)
![オプション C・F002用壁掛型スタンド(テープ付) 製品画像](/files/open/option/658a980aconyklyqyj9ck_image.jpg)
C・F002用卓上型スタンド
![オプション C・F002用卓上型スタンド 製品画像](/files/open/option/658a9882cozor88pyxflo_image.jpg)
壁掛型スタンド(テープ付)
![オプション 壁掛型スタンド(テープ付) 製品画像](/files/open/option/658a98f1coyb7jxwpu7xi_image.jpg)
コードNo. | 名称 | 材質 | サイズ(mm) | 質量(g) | 図面 |
---|---|---|---|---|---|
651 | 壁掛型スタンド(テープ付) | ホルダー部分:導電性ナイロン 台座部分:アクリル |
W85×L40×H50 | 40 | 詳細 |

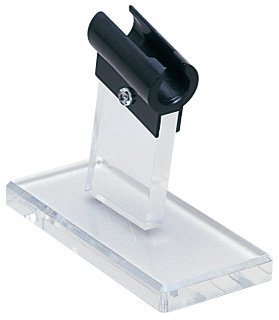

卓上型スタンド
![オプション 卓上型スタンド 製品画像](/files/open/option/658a99c6coahx2fxmzvus_image.jpg)
コードNo. | 名称 | 材質 | サイズ(mm) | 質量(g) | 図面 |
---|---|---|---|---|---|
652 | 卓上型スタンド | ホルダー部分:導電性ナイロン 台座部分:アクリル |
W120×L50×H90 | 106 | 詳細 |
C・F002用壁掛型スタンド(テープ付)
![オプション C・F002用壁掛型スタンド(テープ付) 製品画像](/files/open/option/658a9a04coasl3ovyi3ss_image.jpg)
C・F002用卓上型スタンド
![オプション C・F002用卓上型スタンド 製品画像](/files/open/option/658a9bb4coqfl8r71jxoy_image.jpg)

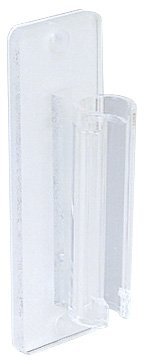

壁掛型スタンド(テープ付)
![オプション 壁掛型スタンド(テープ付) 製品画像](/files/open/option/658a9bfccoxllssfp3olc_image.jpg)
コードNo. | 名称 | 材質 | サイズ(mm) | 質量(g) | 図面 |
---|---|---|---|---|---|
601 | 壁掛型スタンド(テープ付) | アクリル | W120×L40×H35 | 55 | 詳細 |

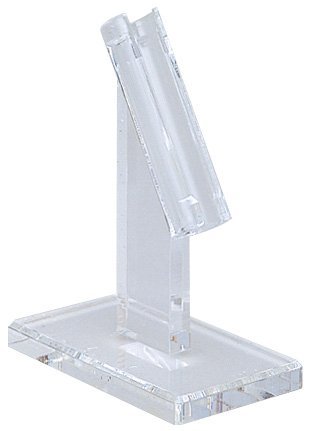

卓上型スタンド
![オプション 卓上型スタンド 製品画像](/files/open/option/658a9c5bcociig0tjqbfa_image.jpg)
コードNo. | 名称 | 材質 | サイズ(mm) | 質量(g) | 図面 |
---|---|---|---|---|---|
602 | 卓上型スタンド | アクリル | W100×L60×H133 | 115 | 詳細 |

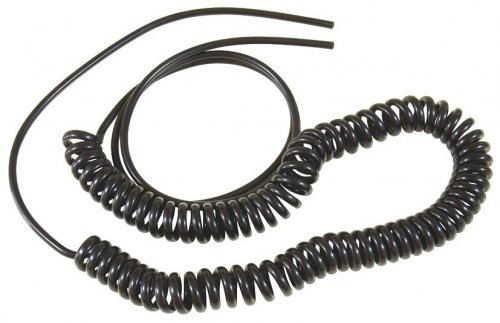

導電性スパイラルチューブ
![オプション 導電性スパイラルチューブ 製品画像](/files/open/option/658b938fco53qkax0zp2g_image.jpg)
コードNo. | 名称 | 材質 | サイズ(mm) | 質量(g) | 図面 | |||||
---|---|---|---|---|---|---|---|---|---|---|
D1 | D2 | L1 | L2 | L3 | L4 | |||||
851-M | 導電性スパイラルチューブ | 導電性ポリウレタンエラストマー | 5 | 3 | 500 | 400 | 1000 | 1900 | 84 | 詳細 |
851-L | 6 | 4 | 500 | 400 | 1000 | 1900 | 118 |
ピンセットホルダー
![オプション ピンセットホルダー 製品画像](/files/open/option/658bca0011ihemqu4pmu_image.jpg)
コードNo. | 名称 | 材質 | サイズ(mm) | 質量(g) | 図面 |
---|---|---|---|---|---|
671 | ピンセットホルダー | ウレタン | W27×L20×H20 | 7 | 詳細 |
※非導電性です。

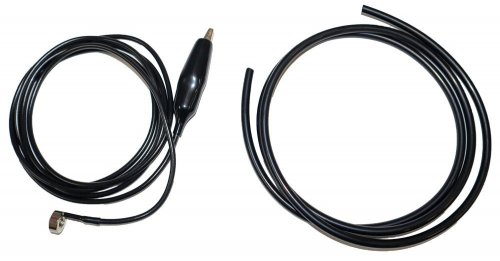

アースセット
![オプション アースセット 製品画像](/files/open/option/658bca7011anscyeqsae_image.jpg)
コードNo. | 名称 | 材質 | サイズ(mm) | 質量(g) |
---|---|---|---|---|
858 | アースセット | 導電性ストレートチューブ(5*3) | 1000 | ● |
アース線 | 1500 | ● |

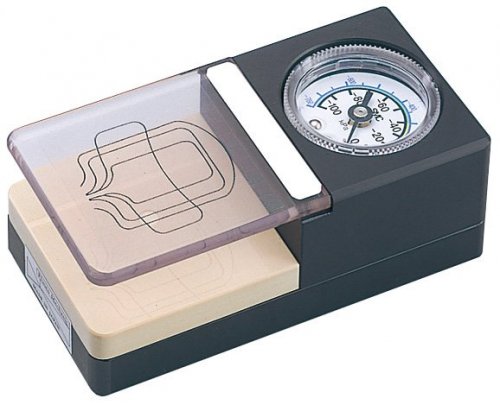

ポータブル型チップ検査器
![オプション ポータブル型チップ検査器 製品画像](/files/open/option/658bccd111vzhu4ocmsyq_image.jpg)
コードNo. | 名称 | 材質 | サイズ(mm) | 質量(g) | 図面 |
---|---|---|---|---|---|
901 | ポータブル型チップ検査器 | チップステージ PPS | W60×L120×H45 | 350 | 詳細 |
●ピンセット使用時のチップ上に発生した漏れを検査できます。
●軽量で、持ち運びに便利なコンパクトサイズなので場所を選ばず使用できます。
※この製品は目安を測る器具で「校正」の対象製品ではありません。

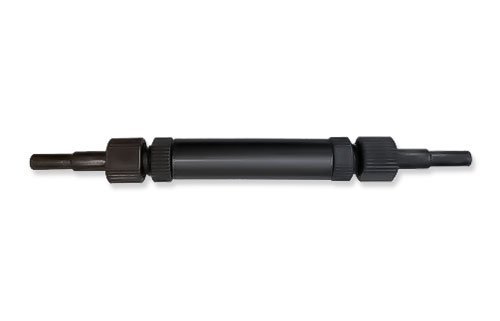

導電性PVCチューブ専用継手
![オプション 導電性PVCチューブ専用継手 製品画像](/files/open/option/65dc154acoowa0kdb2sig_image.jpg)
コードNo. | 名称 | 材質 | サイズ(mm) | 質量(g) |
---|---|---|---|---|
852-1 | 導電性PVCチューブ専用継手 | 導電性ナイロン | 60 | ● |
※当社真空ピンセットと真空ポンプ接続専用
※当社製品接続専用

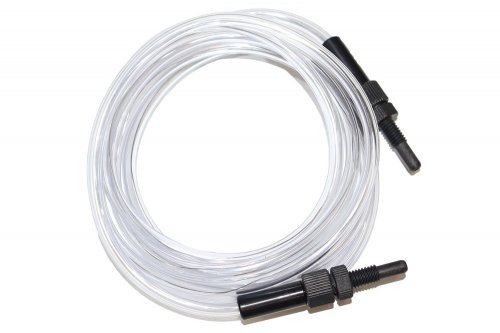

導電性PVCチューブ
![オプション 導電性PVCチューブ 製品画像](/files/open/option/65dc2056couwwtgjmylq_image.jpg)
コードNo. | 名称 | 材質 | サイズ(mm) | 質量(g) |
---|---|---|---|---|
852 | 導電性PVCチューブ | PVC+SUS+導電性ナイロン | 1500 | ● |
※当社真空ピンセットと真空ポンプ接続専用
※当社製品接続専用
小型真空ポンプ オプション一覧
ポンプ用バッファー
![オプション ポンプ用バッファー 製品画像](/files/open/option/658bc33511ojsppkcjw_image.jpg)
ポンプ内に水が浸入するのを防ぐタンクです。
水の付着したウエハーや吸着物などの搬送にご利用いただけます。
※リリースピンセットには使用できません。
※容量 127CC (排水ラインまで)
コードNo. | 名称 | 材質 | サイズ(mm) | 質量(g) | 図面 |
---|---|---|---|---|---|
700 | ポンプ用バッファー | アクリル | Φ80×H109.5 | 330 | 詳細 |
FV-10専用フィルター
![オプション FV-10専用フィルター 製品画像](/files/open/option/658bcaab11c6zecy42avy_image.jpg)
コードNo. | 名称 | 材質 | サイズ(mm) | 質量(g) | 図面 |
---|---|---|---|---|---|
809 | FV-10専用フィルター | ● | Φ24×H59 | 8.6 | 詳細 |
※フィルターを接続することによりゴミを集塵します
FV-30/60ポンプ用チューブ入りL字ジョイント
![オプション FV-30/60ポンプ用チューブ入りL字ジョイント 製品画像](/files/open/option/66051dd5111wbu4k96ek_image.jpg)
コードNo. | 名称 | 材質 | サイズ(mm) | 質量(g) | 図面 |
---|---|---|---|---|---|
703 | FV-30/60用チューブ入りL字ジョイント | ● | チューブ:Φ3*5 1m L字:W98 |
● | 詳細 |
FV-30/60ポンプ用L字ジョイント
![オプション FV-30/60ポンプ用L字ジョイント 製品画像](/files/open/option/6602587111jtza9dp8tu6_image.jpg)
コードNo. | 名称 | 材質 | サイズ(mm) | 質量(g) | 図面 |
---|---|---|---|---|---|
703-1 | FV-30/60ポンプ用L字ジョイント | ● | W98 | 4.2 | 詳細 |
FV-XPポンプ用L字ジョイント
![オプション FV-XPポンプ用L字ジョイント 製品画像](/files/open/option/660269f0co8nljpsc7mqu_image.jpg)
コードNo. | 名称 | 材質 | サイズ(mm) | 質量(g) | 図面 |
---|---|---|---|---|---|
703-2 | FV-XPポンプ用L字ジョイント | ● | W98 | 3.8 | 詳細 |
ヘパフィルターキット(FV-30/60)
![オプション ヘパフィルターキット(FV-30/60) 製品画像](/files/open/option/6602591e11ny5k7yonxjs_image.jpg)
コードNo. | 名称 |
---|---|
808 | ヘパフィルターキット(FV-30/60) |
ヘパフィルターキット(FV-XP)
![オプション ヘパフィルターキット(FV-XP) 製品画像](/files/open/option/66025940colnfkyeme62_image.jpg)
コードNo. | 名称 |
---|---|
807 | ヘパフィルターキット(FV-XP) |
アースセット
![オプション アースセット 製品画像](/files/open/option/661f25d1coblp0ddyuew_image.jpg)
コードNo. | 名称 | 材質 | サイズ(mm) | 質量(g) |
---|---|---|---|---|
858 | アースセット | 導電性ストレートチューブ(5*3) | 1000 | ● |
アース線 | 1500 | ● |
非接触搬送用ベルヌーイチャック オプション一覧

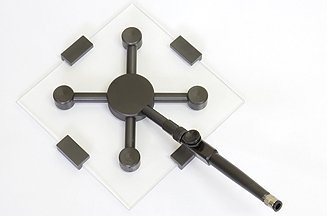

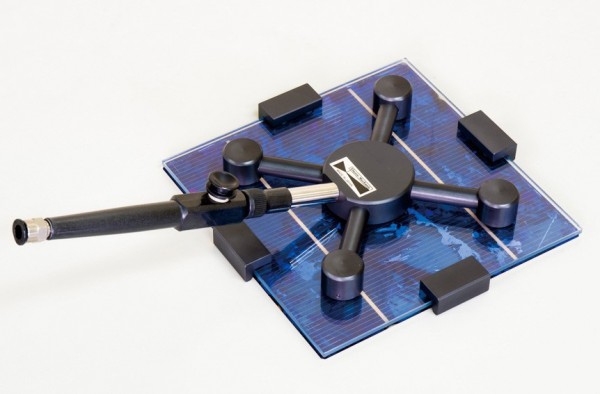

四角基板用ガイドリング
![オプション 四角基板用ガイドリング 製品画像](/files/open/option/658bc48811nedkpoobar6_image.jpg)
ソーラーパネルの搬送などに最適です。
※ご希望のサイズにて製作承ります。
![](/files/fm/e0d5aaf1bcd661f2377703046fa02478.jpg)

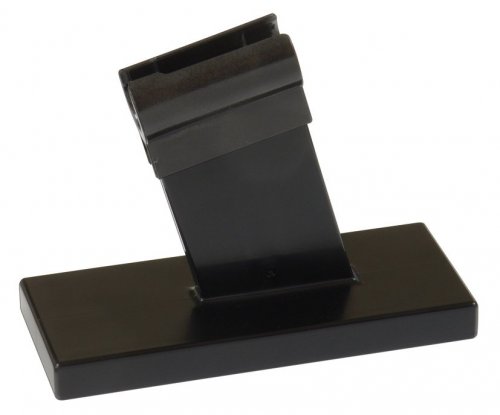

2インチ~4インチ ベルヌーイチャック用スタンド (ボタンタイプ用)
![オプション 2インチ~4インチ ベルヌーイチャック用スタンド (ボタンタイプ用) 製品画像](/files/open/option/658bc5e111vgenofyzyyw_image.jpg)
コードNo. | 名称 | 材質 | サイズ(mm) | 質量(g) | 図面 |
---|---|---|---|---|---|
678 | 2インチ~4インチ ベルヌーイチャック用スタンド | 導電性ナイロン | W120×L50×H95 | 110 | 詳細 |

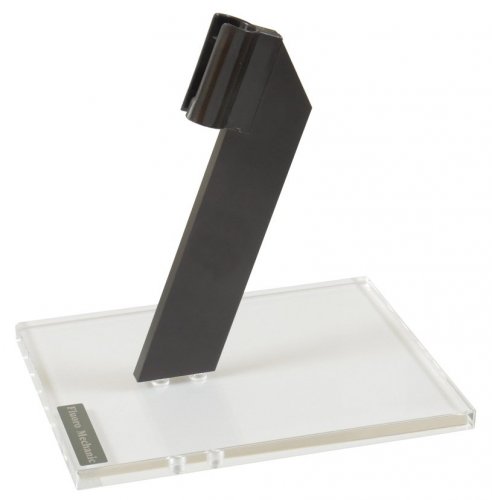

2インチ~8インチ ベルヌーイチャック用スタンド (ボタンタイプ用)
![オプション 2インチ~8インチ ベルヌーイチャック用スタンド (ボタンタイプ用) 製品画像](/files/open/option/658bc6f0co9dvrahyfr4k_image.jpg)
コードNo. | 名称 | 材質 | サイズ(mm) | 質量(g) |
---|---|---|---|---|
699 | 2インチ~8インチ ベルヌーイチャック用スタンド | ホルダー部分:導電性ナイロン 台座部分:アクリル |
W180×L140×H180 | 400 |
5インチ、6インチ用(M) ベルヌーイチャック平置きスタンド
![オプション 5インチ、6インチ用(M) ベルヌーイチャック平置きスタンド 製品画像](/files/open/option/658bc82d11bd5bd9jxlq_image.jpg)
コードNo. | 名称 | 材質 | サイズ(mm) | 質量(g) |
---|---|---|---|---|
BCS-M | 5,6インチ ベルヌーイチャック平置きスタンド | 帯電防止ポリカーボネート | Φ120 | ● |

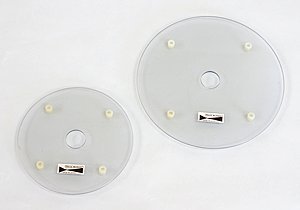

8インチ用(L) ベルヌーイチャック平置きスタンド
![オプション 8インチ用(L) ベルヌーイチャック平置きスタンド 製品画像](/files/open/option/658bc88bcomsasj2puk_image.jpg)
コードNo. | 名称 | 材質 | サイズ(mm) | 質量(g) |
---|---|---|---|---|
BCS-L | 8インチ ベルヌーイチャック平置きスタンド | 帯電防止ポリカーボネート | Φ160 | ● |
12インチ用(LL) ベルヌーイチャック平置きスタンド
![オプション 12インチ用(LL) ベルヌーイチャック平置きスタンド 製品画像](/files/open/option/658bc8bbcoe7t6rleuv6_image.jpg)
コードNo. | 名称 | 材質 | サイズ(mm) | 質量(g) |
---|---|---|---|---|
BCS-LL | 12インチ ベルヌーイチャック平置きスタンド | 帯電防止ポリカーボネート | Φ220 | ● |
マニュアルピンセット オプション一覧

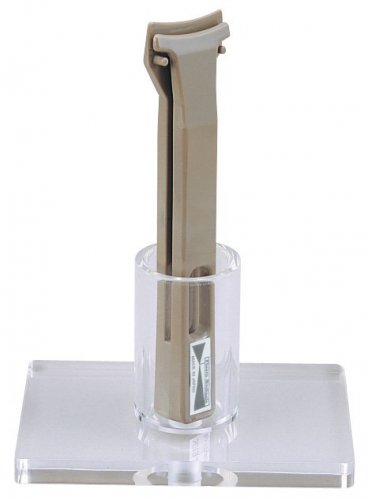

卓上スタンド
![オプション 卓上スタンド 製品画像](/files/open/option/658bc90411hccvrwjqxra_image.jpg)
コードNo. | 名称 | 材質 | サイズ(mm) | 質量(g) | 図面 |
---|---|---|---|---|---|
670 | 卓上スタンド | アクリル | W120×L80×H70 | 151 | 詳細 |
